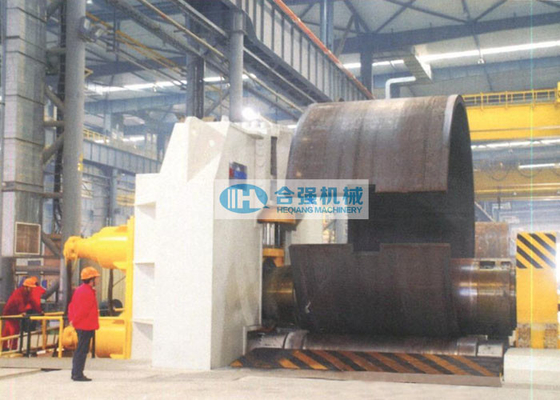

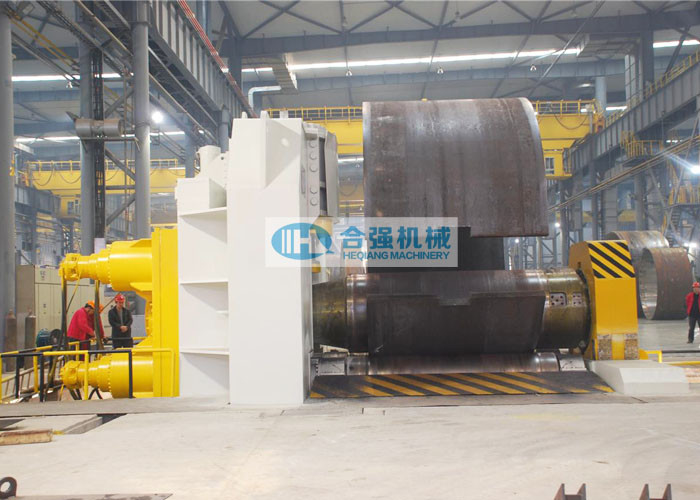

80 밀리미터 후판 수력 판 재료 만곡기, 3대 롤 벤딩 기계
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 상품 이름: | 판 재료 만곡기 | 용법: | 금속 판 판 구부림 |
|---|---|---|---|
| 애플리케이션: | 풍력과 조선 등 | 판 간격: | 80 밀리미터 최대 |
| 판 폭: | 3200 밀리미터 최대 | 플레이트 항복 강도: | 245MPa |
| 작업롤 수량: | 3PCS | 민 로라직경: | 2500 밀리미터 (우데르 전부하) |
| 강조하다: | machine,2500mm 세 롤 벤딩 기계를 만곡시키는 80 밀리미터 수력 판 재료 만곡기,OEM 수력 플레이트 |
||
80 밀리미터 후판 3 롤러 판 재료 만곡기 NC 통제된 완전 유압식 드라이브
주요 기술적인 매개 변수 :
| 기계 유형 | 레벨 다운은 세 명부 판 재료 만곡기를 타이핑합니다 |
| 모델 부정. | HQW11S-80x3200 |
| 작업롤 수량 | 3 PC (한 상측 롤, 두개의 낮은 명부) |
| 상측 롤의 지름 | 810 밀리미터 (롤 재료 :42CrMo 위조) |
| 더 낮은 명부의 지름 | 680 밀리미터 (롤 재료 :42CrMo 위조) |
| 상측 롤의 다운포스 | 1050 톤 |
| 두개의 낮은 명부의 중심거리 | 750~1250 밀리미터 |
| 상측 롤 동기화 정확도 | ±0.2 밀리미터 |
| 두께를 회전시키는 최대 플레이트 | 80 밀리미터 |
| 맥스 프리 밴딩 두께 | 70 밀리미터 |
| 최대 판 폭 | 3200 밀리미터 |
| 플레이트 수율 한계 | 245 MPa |
| 최소 로라직경 | 2500 밀리미터 (전부하 하에) |
| 나머지 직선 에지의 길이 | 플레이트 두께의 2 번 |
| 후판 압연 속도 | / 분 approx.4 Ｍ |
| 유압 시스템에서의 맥스 압력 | 25 MPa |
| 후판 압연 속도 | / 분 approx.4 Ｍ |
| 상단 지지대 | 그것은 최대 Φ5 Ｍ와 중량 25 톤과 외피를 지원할 수 있습니다 |
| 측면 서포트 | 그것은 최대 Φ5 Ｍ와 중량 25 톤과 외피를 지원할 수 있습니다 |
*Above 매개 변수는 암시하고, 고객들의 현실적 요구에 따라서 변경될 수 있습니다.)
기계 특징 :
- 그것은 NC 제어된 레벨 다운형 3 롤러 플레이트 롤링 장치, 완전히 수력 드라이브입니다.
- 그것은 원통, 아크와 원추형 외피 안으로 금속 판을 만곡시킬 수 있고, 동시에 프리 밴딩, 라운드 굴리기, 써클 수정, 코일링과 다른 프로세스 작동을 만날 수 있습니다.
- 상측 롤과 두개의 낮은 명부는 모두 주요 구동 압연입니다. 상측 롤은 오르락내리락 할 수 있고 더 낮은 명부가 수평적으로 이동할 수 있습니다.
- 한때 플레이트 프리 밴딩과 벤딩 워크를 완료하기 위한 공급.
- 기계는 있고 합리적 디자인의, 진보적이고 성숙한 기술을 채택합니다. 각 부의 기능은 애플리케이션 요구 사항을 충족시키고, 충분한 마진을 가지고 있습니다. 구조는 단순하고 소형이고 각각 기능적인 부분과 부대 설비의 설계가 합리적입니다.
- 상부 및 하부 명부, 인버트된 헤드 랙의 리셋과 자동적인 조정의 레벨링과 운동은 수치 제어에 의해 이루어집니다.
- 자동판매기는 단순하고 믿을 만한 얼라인먼트 장치를 갖추고 있습니다. (그것은 또한 열간 압연에 적용할 수 있습니다.)
- 기계는 운영들과 장비의 안전을 보장하기 위해 완전한 자기 로킹과 연결 방지 기능을 가지고 있고, 자동 파워-오프 보호 소자를 가집니다.
- 운영이 빨리 고장을 제거할 수 있도록, 롤링 장치의 운영 체제는 충분한 운영이 대사를 일러주게 합니다, 경고 표시와 장애 이유가 전시합니다.
- 모든 자동차, 전기 부품, 태도, 유압펌프, 유압 구성품과 다른 취득물과 부품은 국제적이거나 국가적 유명한 브랜드 제품의 고품질 제품입니다.
- 모든 작업롤은 자동 조심 롤러 베어링을 채택합니다.
- 모든 작업롤은 롤 스틸 위조이고 전체적 급랭과 템퍼링 처리를 수행했습니다. 견고성은 HQ260~300 입니다.
- 기계 틀과 샤시는 충분한 세기와 강성으로, Q235B 구조물 철골 용접 성분입니다. 기계 틀은 용접된 후 응력 풀림 구호 처리를 수행합니다.
- 지멘스 PLC, 어드밴텍 IPC
