500 톤 이중 실린더 휠셋 언론, 완전 자동 차륜 프레스

완전 250~500톤 자동적 인 더블 실린더 휠 세트 프레스

기계 개요:

Hubei Heqiang Machinery는 중국의 휠 세트 프레스 기계의 선두 제조업체입니다.철도 및 기타 관련 산업에서 사용할 수 있는 가장 진보된 휠 세트 프레스 장비를 제공합니다.휠셋 프레스는 차축의 모든 요소(휠 디스크, 브레이크 디스크, 기어 및 베어링)를 장착 및 분리하는 데 사용됩니다.단일 및 이중 실린더 버전이 모두 옵션으로 제공되며 용량 범위는 200~800톤입니다.당사의 광범위한 기계는 유지보수 및 대량 생산 애플리케이션 모두에서 모든 고객 요구 사항을 충족할 수 있습니다.

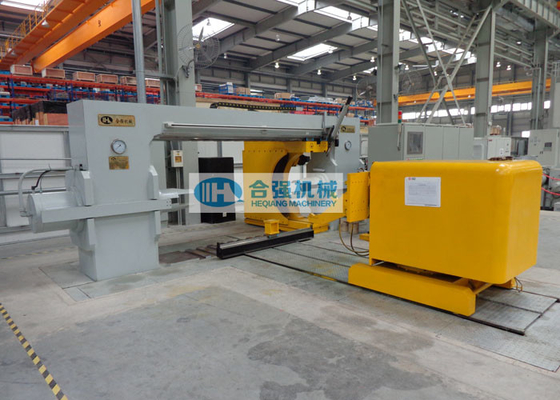

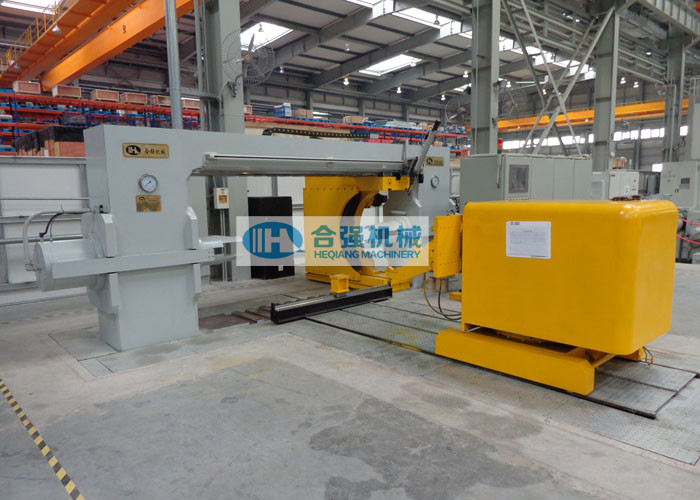

당사의 완전 자동 이중 실린더 휠셋 프레스는 오늘날 시장에서 사용할 수 있는 가장 진보된 휠 프레스 기계입니다.200~500톤 범위의 용량으로 제공됩니다.이 기계는 첨단 서보 시스템과 일련의 아날로그 레이저 측정 장치를 사용하여 각 휠 세트 구성 요소를 높은 위치에 배치하는 당사의 최첨단 측정 시스템과 함께 기계의 각 측면에 정밀하게 배치된 실린더를 갖추고 있습니다. 정도.모든 툴링은 전문화되어 있으며 다양한 휠 세트 구성 요소 및 구성을 안전하게 수용할 수 있도록 쉽게 교체됩니다.장착 프로세스가 완료된 후 휠 백투백, 축 방향 흔들림 및 반경 방향 흔들림 측정을 수행하기 위해 기계와 함께 회전 장치를 선택적으로 제공할 수 있습니다.

적용 범위:

완전 자동 이중 실린더 휠 세트 프레스는 다음 작업에 사용됩니다. 장착, 분리 및 배압 테스트 휠셋 휠, 브레이크 디스크, 모든 유형의 철도 차량용 차축 온/오프 기어(예: 승용차, 왜건, 지하철, 도시 간 자동차, 고속도로 철도, EMU 등).필요한 형식으로 프레싱 곡선(압력 대 변위, 압력 대 시간)을 생성, 기록, 저장 및 인쇄할 수 있습니다.

기술적인 매개변수:

(*위의 매개변수는 참고용이며 고객의 요구 사항에 따라 수정할 수 있습니다.)

기계 기능:

• 기계는 수평 유압 휠 프레스이며 구덩이에 설치됩니다.(피트가 없는 모델도 있습니다.)
• 기계는 차축을 돌리지 않고 동일한 차축에 두 바퀴를 장착/분리할 수 있으며 먼저 차축의 한쪽에 있는 바퀴를 다른 쪽의 바퀴에 순서대로 장착할 수 있습니다.
• 기계는 바퀴가 기계에 로드되면 동시에 차축에 두 바퀴의 장착/분리를 완료할 수 있습니다.
• 기계는 높은 자동화와 쉬운 조작으로 차축에 바퀴, 베어링, 기어 휠 및 브레이크 디스크를 장착/분리하도록 설계할 수 있습니다.

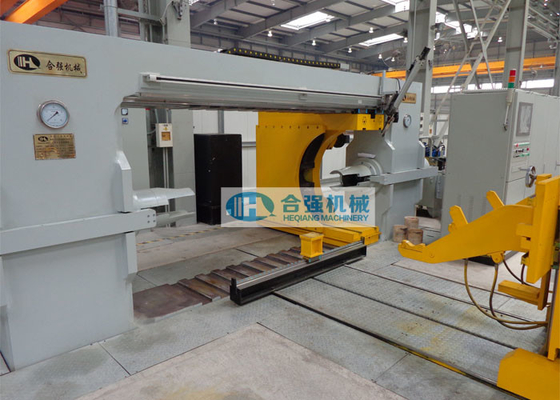

• 갠트리 프레임 구조, 고강도, 좋은 강성 및 적은 변형.
• 양단 실린더 프레스.양쪽 휠 장착/분리를 진행하려면 액슬의 반전 없이 한 번의 위치 지정만 필요합니다.

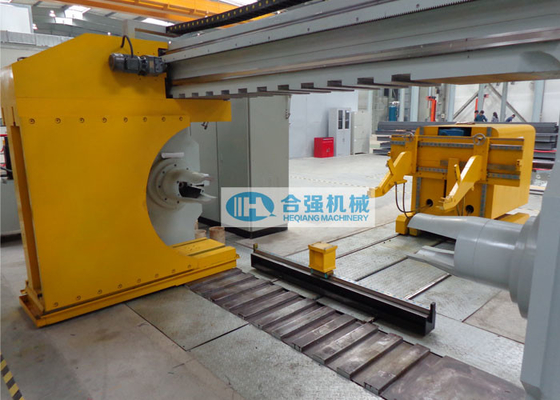

• 이 기계에는 중앙 구멍 위치 지정을 위해 2개의 램 실린더 양쪽 끝에 특허 받은 특수 센터링 장치가 장착되어 있습니다.센터는 휠셋 포지셔닝을 위해 액슬 양쪽 끝의 센터 구멍에 삽입할 수 있습니다.전체 작업 과정에서 차축 중심선이 두 개의 램 실린더 중심선과 완전히 동심으로 되어 차축 중심 구멍이 손상되지 않고 차축이 뒤집히는 것을 방지하면서 램 끝면이 차축 끝면과 완전히 일치하도록 할 수 있습니다.
• 고유한 발명의 특허를 받은 휠 장착용 원통형 램으로 높은 프레싱 정확도를 제공합니다.휠 장착에는 높은 정확도와 높은 가압력이 필요합니다.바퀴를 막는 부분에 완전히 대칭적인 힘이 가해지도록 하기 위해 측면 개방 배플이 아닌 바퀴 장착용 원통형 램을 채택했습니다.
• 기계에는 휠셋 사전 조립 및 기계에 적재/하역을 위한 전기 차축 리프팅 잭이 장착되어 있습니다.장착/해제 작업 중에 기계에서 빠져 나옵니다.
• 기계에는 전체 장착/분리 과정 동안 기어박스를 지지하는 기어박스 지지대가 장착되어 있습니다.

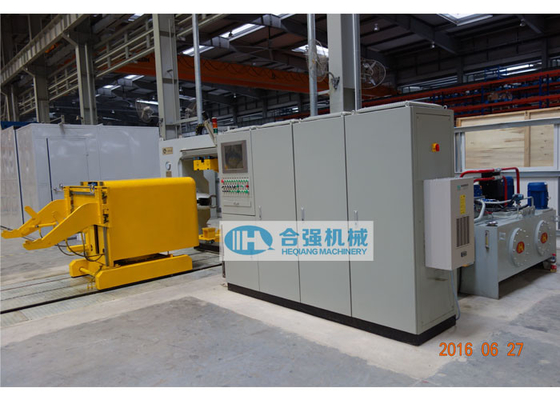

• 기계는 전체 프로세스를 추적 및 제어하고 프레스 상태를 감지할 수 있습니다.
  휠셋, 산업용 컴퓨터를 통해 분석 및 처리합니다.압력 대 변위 곡선 및 기타 결과를 화면과 프린터로 내보낼 수 있습니다.
• 기계는 안전하고 신뢰할 수 있는 작동을 보장하기 위해 음향 조명 경보로 설계되었습니다.
• 고압 오일 주입 펌프는 옵션으로 사용할 수 있습니다.
• 표준, 내로우, 미터 및 보드 게이지가 있는 휠셋에 적용 가능합니다.

협력 연락처:

휠셋 프레스에 관심이 있거나 도움이 필요한 경우 자세한 내용을 문의하십시오!
