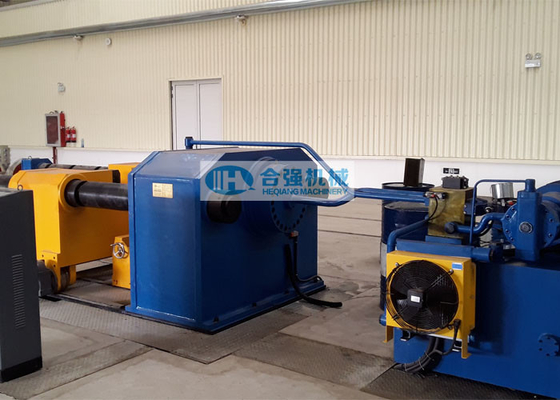

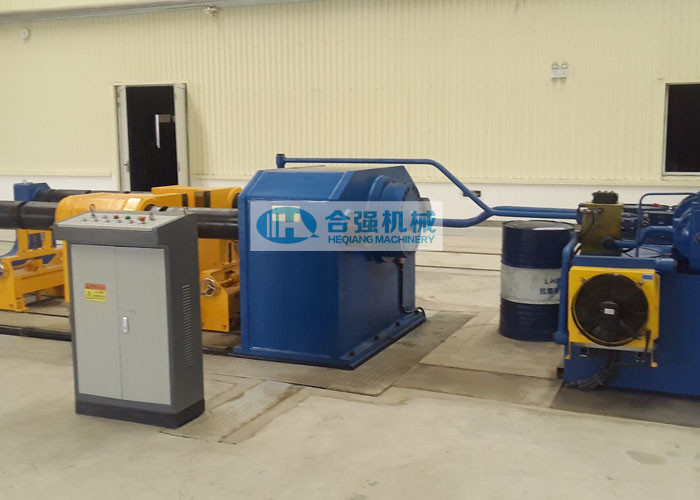

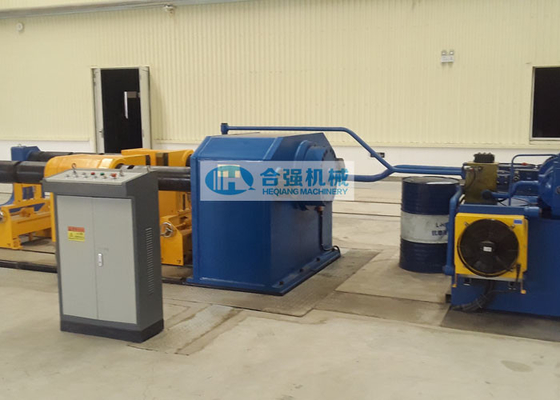

Top Opening Design 5000kN Wheel Press Machine

500개 톤 단기통 수평 휠은 언론 상부 개구부 디자인, 휠 압력 장착 기계를 해체합니다

응용 범위 :
휠은 프레스기를 해체하고 경편궤도 휠셋과 다른 제조 공정에 있는 제품의 디스마운팅에 적용할 수 있습니다. 이동 가능 컬럼은 있습니다 상부 개구부 설계의. 단지 그것은 철도 응용에 적합하, 또한 마이닝과 강철 같은 산업 등이 아닙니다.

기술적인 매개 변수 :

(*The 세부 매개 변수는 고객의 현실적 요구에 따라서 변경될 수 있습니다.)

주구조와 특징 :

바퀴는 기자를 해체하고 주로 기계 틀, 램형원통, 이동 가능 컬럼, 캘리퍼 메커니즘, 지원 손수레, 유압 시스템, 전기적인 제어 시스템과 세공 등으로 구성됩니다.

• 기계 틀 : 그것은 샤시, 실린더기둥, 후지주와 지지 칼럼으로 구성됩니다. 실린더기둥과 저항 기둥은 군 골조를 형성하기 위해 2 지지 로드를 통해 결합됩니다. 단지 후지주는 이러한 두 개의 지지 로드를 지원하는 것입니다.
• 램형원통 : 램형원통은 실린더기둥에 설치됩니다. 그것은 실린더, 피스톤 로드, 피스톤, 바닥 커버, 밀봉 요소와 안내 메카니즘으로 구성됩니다. 안내 메카니즘은 피스톤 로드가 이동에서 회전하는 것을 예방할 것입니다. 그것은 연결 플레이트, 가이드 로드와 가이드 슬리브 기타 등등으로 구성됩니다.
• 이동 가능 컬럼 : 그것은 샤시에 계속 나아가기 위해 환원제 모터에 의해 가동됩니다.
• 캘리퍼 메커니즘 : 캘리퍼 메커니즘은 이동 가능 컬럼에 설치되고, 손으로 열리고 마무리될 수 있습니다. 그것이 열릴 때, 이동 가능 컬럼은 지지 로드를 따라 이동될 수 있습니다. 그것이 닫힐 때, 이동 가능 컬럼은 입장에 잠겨지고 지지 로드와 전체를 형성할 것입니다.
• 기계 틀은 전체적 가열 냉각과 응력 릴리빙을 수행하고, 충분한 강성과 그 요구를 만족시키기 위한 내력을 가지고 있습니다.
• 휠셋 / 가공재 지지대를 위한 움직일 수 있는 손수레의 2개 세트로 ;

기술적 서류 :
다음과 같은 기술적 서류는 기계로 따라서 공급될 것입니달 때 하드에서 배달
영어 (배달 전에 E-카피를 구매자에게 제공하세요)에서 카피와 소프트 카피 :

• 작동과 유지 조작 매뉴얼 ;
• 일반배치도 그림, 수력 개략도 다이어그램, 전기 회로도 ;
• 기초 도면 ;
• 부품 목록, 특수 도구 목록 ;
• 제품 인증서 / 공장 검수증, 패킹 리스트, 기타 등등.

애플리케이션 사례 :

• 케냐 경편궤도 ;
• 미얀마는 레일웨이즈 ;
• 쿤밍 경편궤도 사무국 ;
• 세니아 경편궤도 사무국 ;
• 세르비아 사용자 기타 등등.
