4m/min 120 밀리미터 판 재료 만곡기, 4개의 롤러 플레이트 롤링 장치
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 상품 이름: | 판 재료 만곡기 | 용법: | 금속 판 판 구부림 |
|---|---|---|---|
| 애플리케이션: | 풍력과 조선 등 | 판 간격: | 120 밀리미터 최대 |
| 판 폭: | 3200 밀리미터 최대 | 플레이트 항복 강도: | 345MPA |
| 작업 롤러 수량: | 4pcs | 회전 속도: | 4m/min |
| 강조하다: | 120 밀리미터 판 구부림 Machine,245MPa 판 구부림 Machine,4m/min 4 롤러 플레이트 롤링 장치 |
||

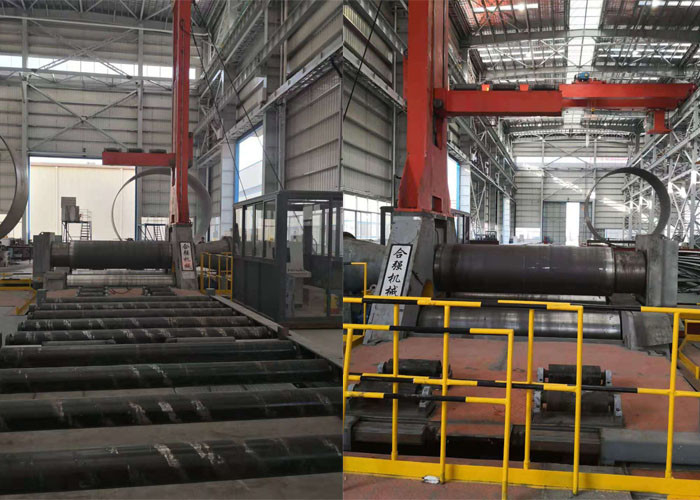

120 밀리미터 후판 4 롤러 플레이트 롤링 장치 NC 통제된 유압 구동
기계 특징 :
- NC는 유압 구동 4개 롤 판 재료 만곡기를 제어했습니다.
- 판 구부림과 코일링 기능으로
- 플레이트 프리 밴딩 기능으로.
- 상단 지지대, 측면 서포트와 자동 피드 테이블로.
- 한때 플레이트 프리 밴딩과 벤딩 워크를 완료하기 위한 공급.
- 상측 롤과 더 낮은 명부는 주요 구동 압연입니다. 전력은 후판 압연에게 토크를 제공하기 위해 수력 원동기와 유성 감속기를 통하여 상부 및 하부 명부에 의하여 맞물립니다.
- 상위 롤 위치는 고쳐집니다. 더 낮은 명부는 플레이트를 고정시키기 위해, 오르락내리락 할 수 있습니다.
- 모든 작업롤 양쪽이 신형 압연기 롤링 베어링을 채택합니다.
- 모든 작업롤은 견고성 HB260~300과 42CrMo 위조의 제조됩니다.
- 보조 장치의 도움 없이 플레이트의 양쪽 끝과 원통이고 아크 쉘의 굴리기의 프리 밴딩을 완료하기 위해 한번 피딩되기. 그것은 또한 어떤 형성과 박판 금속의 레벨링을 수행할 수 있고 남아있는 직선 에지가 작습니다.
- 디지털 표시, PLC 제어. 시각입력, 편집은 공정 파라미터를 변경하고 저장합니다.
주요 기술적인 매개 변수 :
| 기계 유형 | 4개 명부는 자동판매기 NC 통제된 유압 구동을 도금처리합니다 |
| 모델 부정. | HQW12-120x3200 |
| 작업롤 수량 | 4 PC (한 상측 롤, 낮은 명부와 2 측면롤) |
| 상측 롤의 지름 | 930 밀리미터 |
| 더 낮은 명부의 지름 | 770 밀리미터 |
| 측면롤의 지름 | 630 밀리미터 |
| 상측 롤의 다운포스 | 1700 톤 |
| 두께를 회전시키는 최대 플레이트 | 120 밀리미터 (Q345 플레이트) |
| 최대 프리 밴딩 두께 | 80 밀리미터 (Q345 플레이트) |
| 최대 판 폭 | 3200 밀리미터 (Q345 플레이트) |
| 플레이트 수율 한계 | 345 MPa |
| 최소 로라직경 | 4000 밀리미터 (전부하 하에) |
| 나머지 직선 에지의 길이 | 2.5 플레이트 두께의 시간 |
| 후판 압연 속도 | / 분 approx.4 Ｍ |
| 전체 설치 용량 | approx.650 kW |
| 측면롤 상승 유형 | 경사진 직선 상승 |
| 상측 롤 드라이브 모드 | 수력 원동기와 유성 감속기 |
| 낮은 ROLL 드라이브 방식 | 수력 원동기와 유성 감속기 |
| 작동유의 냉방 모드 | 냉각 공기 조건 |
| 자동 피드 테이블 |
센터링 디바이스로, 유압 구동 롤 테이블. 최대 부하 45 톤. |

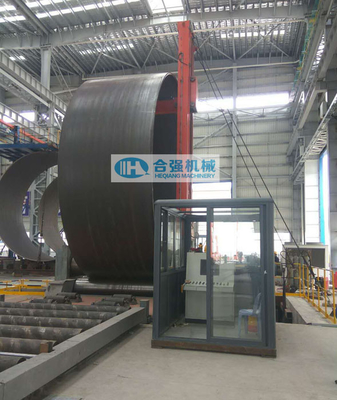

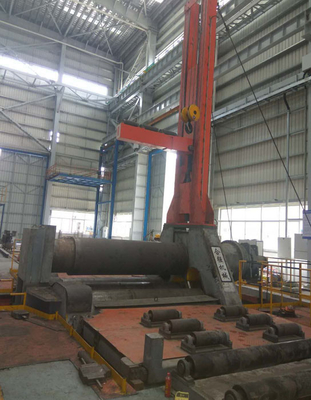

| 상단 지지대 | 그것은 중량 45 톤 이내에 실린더 쉘을 Φ4~8m에 지지할 수 있습니다. |
| 측면 서포트 | 양쪽 피딩하는 방전용 옆에 있는 각각 지원 |
*Above 매개 변수는 암시하고, 고객들의 현실적 요구에 따라서 변경될 수 있습니다.)
