300 톤 수평선상 수력 휠 프레스기
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 애플리케이션: | 경편궤도 보수 작업장 | 용법: | 휠셋을 탑재하고 해체하세요 |
|---|---|---|---|
| 힘을 누르기: | 300 톤 | 램형원통: | 이중 실린더 |
| 조작 모드: | PLC+industrial 컴퓨터 | 제어: | 통제되는 CNC |
| 전체적인 크기: | Approx.8000×2000×3000 밀리미터 | 요구되는 공간: | 8000×3500 밀리미터 |
| 강조하다: | 300T 수력 휠 프레스기,1250 밀리미터 수력 휠 프레스기,380V CNC 차륜 프레스 |
||

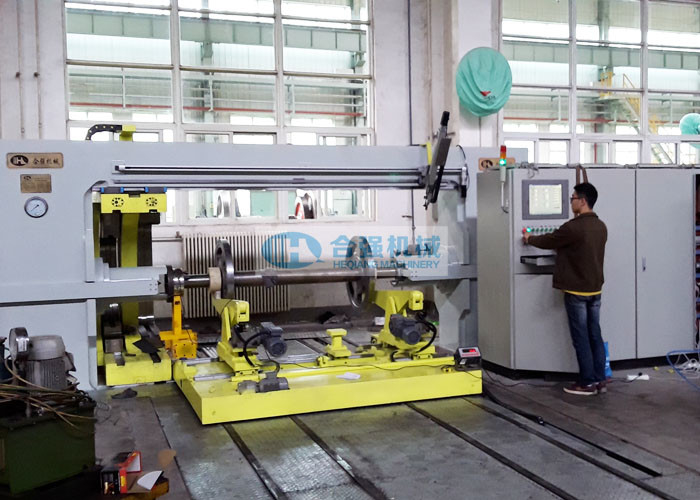

300 톤은 언론을 탑재하고 해체하는 수평 휠을 두배로 실린더를 답니다
응용 범위 :
이 300 톤은 증가하는 수평 휠을 두배로 실린더를 달고 프레스기를 해체하는 것 완전 자동 디자인입니다. 그것은 증가한 것 (콜딩 레코드와 유출 석유로 인한 오염 레코드), 철도 차량을 위한 휠셋 윤축의 디스마운팅과 배압 테스트를 위해 사용됩니다. 그것은 필요한 포맷에서 긴급한 곡선을 발생하고 기록하고, 구하고 출력할 수 있습니다. 단지 한 운영자가 휠 프레스기를 운영하도록 요구했습니다.
기술적인 매개 변수 :
| 막시무 압력 | 300 톤 |
| 프레스 램형 양 | 2 PC |
| 램형원통 양 | 이중 실린더 |
| 최대 원통 행정 | 800 밀리미터 |
| Ram 빠른 접근법 속도 | 변하기 쉬운 0~25 밀리미터 / Ｓ |
| 램가압법 속도 | 변하기 쉬운 0~4 밀리미터 / Ｓ |
| 중심 잡이 장치의 최대 부하 | 10000 킬로그램 |
| 휠셋 지원 손수레 | 1개 세트 |
| 맥스 트롤리 하중 | 8000 킬로그램 |
|
최대 유압 시스템 압력 |
31.5 MPa |
| 작업 동안 소음 수준 | ≤ 75 dB |
| 주 전원 공급 | 3개 단계, AC, 380V/50HZ |
| 전체 설치 용량 | ≤ 30 kW |
| 석유 주입 펌프 | 200 MPa에서의 최대 압력과 1개 세트 |
| 설치 공간은 요구했습니다 | 대략. 8000x3500 밀리미터 |
| 순환 주기를 누르기 | ≤ 12 분 / 축 |
| 압력 센서 정확도 | 0.25% 일천초분의 일초 |
| 변위 센서 정확도 | 0.01 밀리미터 |
| 안쪽 거리 제어 정확도 | ≤ ±0.5 밀리미터 |
| 바퀴 위치 차이 제어 정밀도 | ≤ ±0.3 밀리미터 |
| 정확도를 배치하는 Ram | ≤ ±0.04 밀리미터 |
| 측정 정확도 | ≤ 0.02 밀리미터 |
| 2 램형원통의 동축도 | ≤ ±0.1 밀리미터 |
| 최대 휠셋 중량 | 8000 킬로그램 |
| 축 길이 | 1700년 ~ 2500 밀리미터 |
| 바퀴 직경 | Φ750 ~ Φ1250 밀리미터 |
(*Above 매개 변수는 암시하고, 고객의 현실적 요구에 따라서 변경될 수 있습니다.)
기계 특징 :
- 기계는 수평선상 수력 차륜 프레스이고, 구멍에 설치될 것입니다. (기초 피트 없는 디자인은 이용 가능합니다.)
- 고강도, 좋은 강성과 더 적은 변형으로, 갠트리 프레임 구조.
- 이중 엔드 실린더 레코드. 2개 휠이 축의 역전 현상 없이 탑재하고 해체하고 있는 수익에 단지 한 위치설정이 필요하세요.
- 중심 구멍 위치설정을 위한 2 램형원통의 양쪽 끝에 있는 특별한 특허 받는 중심 잡이 장치. 센터는 휠셋 위치설정을 위한 축의 양쪽 끝의 중심 구멍에 삽입할 수 있습니다. 전체 동작 과정 동안, 축 심묵이 램 단부면을 만들기 위한 2 램형원통 중앙선은 완전히 축 중심 구멍 위의 피해 없이, 축 단부면을 일치되고 축을 업셋팅에서 막으면서 완전히 집중적일 것이라는 것을 그것은 보증할 수 있습니다.
- 센터 장치는 단지 체중의 축을 지니고 유압원통에서의 큰 부담을 지니지 않습니다. 센터 위치설정을 유지하는 동안, 램이 축의 단부면에 적합하고, 그리고 나서 큰 실린더 압력을 지닐 수 있도록, 그것은 자동적으로 램의 내부에 뒤로 물러설 수 있습니다. 증가하는, 디스마운팅과 배압이 시험을 받을 때, 센터는 중심 구멍 안으로 뒤로 물러나고 센터의 단부면이 축의 단부면에 적합할 것입니다.
- 신기인 발명은 높은 레코드 정확도로, 휠 마운팅을 위한 원통 램의 특허를 얻었습니다. 휠 마운팅은 고정밀도와 높은 압력을 요구합니다. 휠을 차단하는 일부가 완전히 대칭적인 군을 받는다는 것을 보증하기 위해, 우리는 측면 오프닝 방해가 아니라 휠을 탑재하기 위한 원통 램을 채택합니다.
- 움직일 수 있는 슬라이더 장치와 함께 내래서 바퀴, 기어 또는 브레이크 디스크를 차단하기 위한 2 대체가능한 인서트에. 그것은 중국에 원특허입니다.
- 전기적인 지지체 손수레는 프레스에서 떨어진 / 위에 휠셋 사전 조립과 로딩 / 언로딩에 제공됩니다. 그것은 장착 / 디스마운팅 작동 동안 프레스로부터 방출될 것입니다.
- 기어박스 지원은 전체 장착 / 디스마운팅 과정 동안 기어박스를 지원하기 위해 제공됩니다.
- 작전을 제어하기 위한 지멘스 S7-300 PLC와 어드밴텍 산업용 컴퓨터. 사용자 편의성 HMI.
- 오직 한 운영자만을 차륜 프레스를 운영하도록 요구했습니다.
- 프레스는 전체 과정을 추적하고 제어하고 더의 압하 조건을 발견할 수 있습니다
- 휠셋,와 산업용 컴퓨터를 통하여 그것을 분석하고 처리합니다. 그것은 화면과 프린터 위에 압력 대 배수량 곡선과 다른 결과를 수출할 수 있습니다.
- 기계는 안전하고 믿을 만한 작동을 보증하기 위해 음향 가벼운 알람으로 설계됩니다.
- 오일 장착과 디스마운팅을 위해 고압 오일 주입 펌프와 함께.
후베이 헤첸그에 대한 개관 :
후베이 헤첸그 기계류는 차륜 프레스기의 선두 제조업체고 중국에서 베어링 가압들입니다. 지금 그것은 휠셋 기자들 위의 중국 시장의 80% 이상을 커버합니다. 우리는 철도와 다른 당 업계에 이용할 수 있는 장비를 누르는 가장 진보적 차륜을 제공합니다. 언론들이 익숙한 휠셋은 축 (휠 디스크, 브레이크 디스크, 기어와 태도)에 모든 요소를 탑재하고 해체합니다. 200부터 800 톤까지 옵션과 유량역을 위해 가능한 양쪽 한 개의 두배 실린더 버전으로. 기계의 우리의 광범위한 영역은 양쪽 유지와 양산 적용에서 모든 고객 요구 사항을 충족시킬 수 있습니다.
협력 접촉 :
만약 당신이 요구된 우리의 휠셋 언론들 또는 어떠한 지원에도 흥미가 있다면, 더 많은 정보를 원하면 우리와 연락하여 주세요. 우리는 처음에 당신에게 피드백을 줄 것입니다.
