철도 PLC 30kW CNC 휠셋 프레스 3150kN 휠 프레스 기계

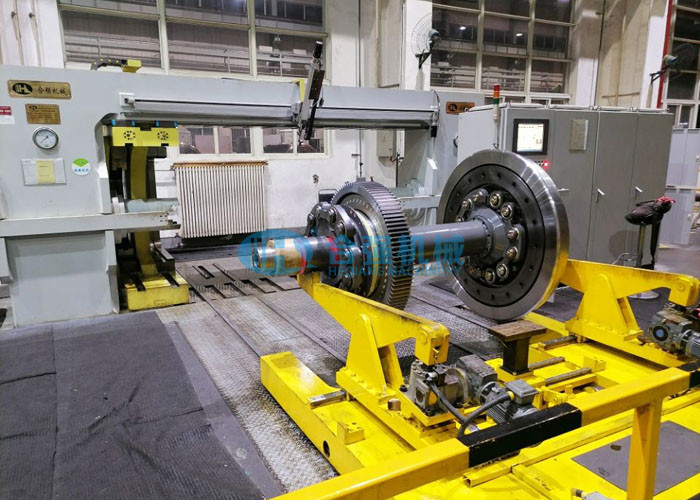

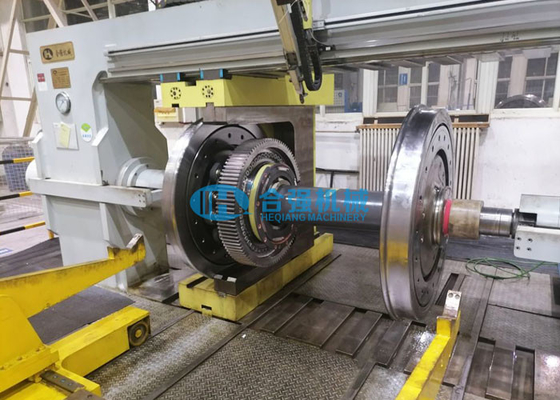

3150kN 이중 실린더 수평 휠 장착 및 분리 프레스

적용 범위:

이 이중 실린더 수평 유압 휠 프레스는완전 자동 설계.이것의철도 차량의 철도 바퀴와 기어를 안전하고 효과적으로 장착 및 분리하는 데 사용됩니다.자동 및 수동의 두 가지 작동 모드가 있습니다.필요한 형식으로 누르는 곡선을 생성, 기록, 저장 및 인쇄할 수 있습니다.휠 프레스를 작동하는 데 한 명의 작업자만 필요했습니다.

기술적인 매개변수:

(*위의 매개변수는 참고용이며 고객의 실제 요구 사항에 따라 수정할 수 있습니다.)

기계 기능:

• 기계는 수평 유압 휠 프레스이며 구덩이에 설치됩니다.(파운데이션 피트가 없는 디자인도 가능합니다.)
• 고강도, 우수한 강성 및 변형이 적은 갠트리 프레임 구조.
• 양단 실린더 프레스.액슬을 뒤집지 않고 두 바퀴의 장착 및 분리를 진행하려면 한 번의 위치 지정만 필요합니다.
• 중앙 구멍 위치 지정을 위해 2개의 램 실린더 양쪽 끝에 있는 특허 받은 특수 센터링 장치.센터는 휠셋 포지셔닝을 위해 액슬 양쪽 끝의 센터 구멍에 삽입할 수 있습니다.전체 작업 과정에서 차축 중심선이 두 개의 램 실린더 중심선과 완전히 동심으로 되어 차축 중심 구멍이 손상되지 않고 차축이 뒤집히는 것을 방지하면서 램 끝면이 차축 끝면과 완전히 일치하도록 할 수 있습니다.
• 센터 장치는 액슬의 무게만 지탱하고 오일 실린더의 큰 압력을 지탱하지 않습니다.중앙 위치를 유지하면서 자동으로 램 내부로 후퇴하여 램이 액슬의 끝면에 맞도록 한 다음 큰 실린더 압력을 견딜 수 있습니다.장착, 분리 및 배압 테스트를 할 때 중심이 중심 구멍으로 후퇴하고 중심 끝면이 차축 끝면에 맞습니다.
• 고유한 발명의 특허를 받은 휠 장착용 원통형 램으로 높은 프레싱 정확도를 제공합니다.휠 장착에는 높은 정확도와 높은 가압력이 필요합니다.바퀴를 막는 부분에 완전히 대칭적인 힘이 가해지도록 하기 위해 측면 개방 배플이 아닌 바퀴 장착용 원통형 램을 채택했습니다.
• 분리를 위해 바퀴, 기어 또는 브레이크 디스크를 차단하기 위해 2개의 교체 가능한 인서트가 있는 이동식 슬라이더 장치.그것은 중국에서 원래 특허입니다.
• 휠셋 사전 조립 및 프레스에 대한 로딩/언로딩을 위해 전기 지원 트롤리가 제공됩니다.장착/분리 작업 중에 프레스에서 빠져 나옵니다.
• 전체 장착/분리 과정에서 기어박스를 지지하기 위해 기어박스 지지대가 제공됩니다.
• Siemens S7-300 PLC 및 AdvanTech 산업용 컴퓨터가 작동을 제어합니다.사용자 친화적인 HMI.

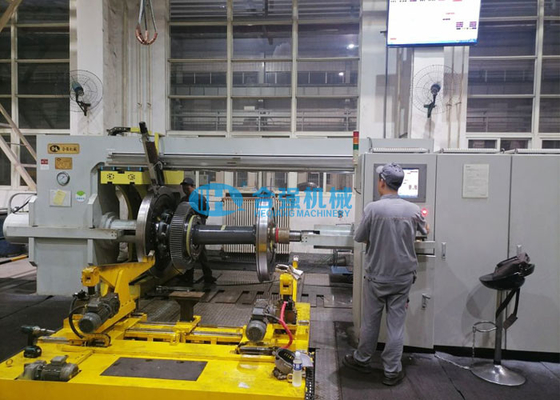

• 휠 프레스를 작동하는 데 한 명의 작업자만 필요합니다.
• 프레스는 전체 프로세스를 추적 및 제어하고 프레스 상태를 감지할 수 있습니다.
• 휠셋, 산업용 컴퓨터를 통해 분석 및 처리합니다.압력 대 변위 곡선 및 기타 결과를 화면과 프린터로 내보낼 수 있습니다.
• 기계는 안전하고 신뢰할 수 있는 작동을 보장하기 위해 음향 조명 경보로 설계되었습니다.

Hubei Heqiang 개요:

Hubei Heqiang Machinery는 중국에서 휠 세트 프레스 기계 및 베어링 프레스의 선두 제조업체입니다.이제 휠셋 프레스에서 중국 시장의 80% 이상을 차지합니다.우리는 철도 및 기타 관련 산업에서 사용할 수 있는 가장 진보된 휠 세트 프레스 장비를 제공합니다.휠셋 프레스는 차축의 모든 요소(휠 디스크, 브레이크 디스크, 기어 및 베어링)를 장착 및 분리하는 데 사용됩니다.단일 및 이중 실린더 버전이 모두 옵션으로 제공되며 용량 범위는 200~800톤입니다.당사의 광범위한 기계는 유지보수 및 대량 생산 애플리케이션 모두에서 모든 고객 요구 사항을 충족할 수 있습니다.
