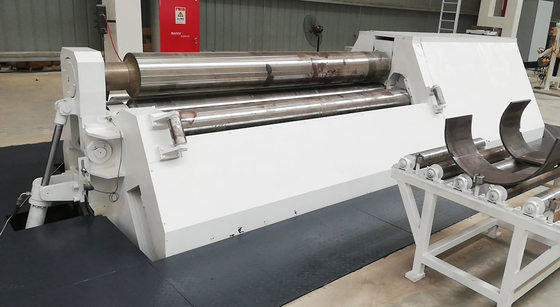

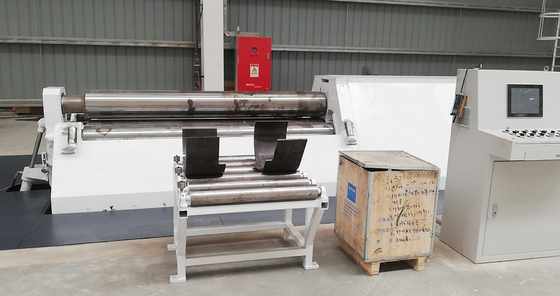

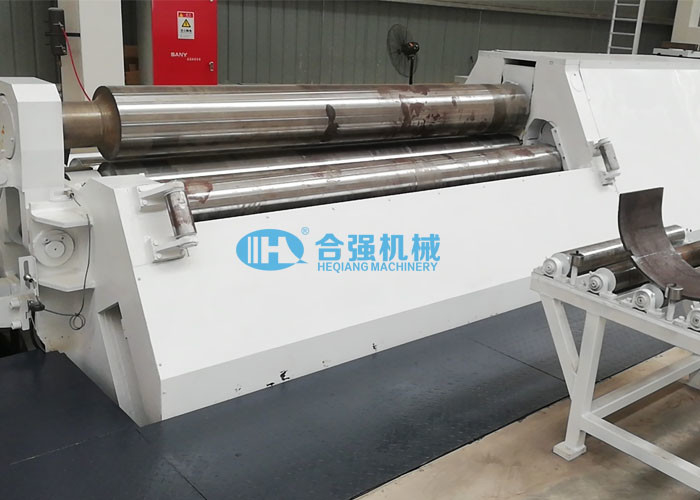

4 롤 플레이트 벤딩 머신 지멘스 PLC 제어 42CrMo 단조 롤
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 상품명: | 플레이트 벤딩 머신 | 용법: | 금속판 벤딩 및 코일링 |
|---|---|---|---|
| 판 두께: | 최대 16mm | 판 폭: | 최대 2700mm |
| 작업 롤 수량: | 4개 | 작업 롤 재료: | 42CrMo 단조 |
| 기능: | 사전 벤딩, 벤딩 및 코일링 | 운영 시스템: | PLC와 터치스크린 |
| 강조하다: | 지멘스 PLC 플레이트 벤딩 머신,42CrMo 단조 플레이트 벤딩 머신,20MPa 4 롤러 벤딩 머신 |
||
4-롤 금속 시트 플레이트 벤딩 머신 Siemens PLC 제어
기술적인 매개변수:
| 머신 유형 | 4-롤 플레이트 벤딩 머신 |
| 모델 번호. | HQW12-16x2700 |
| 작업 롤 수량 | 4개 |
| 최대 판 두께 | 16mm |
| 최대 판 사전 굽힘 두께 | 12mm |
| 최대 판 폭 | 2700mm |
| 상부 롤의 직경 | 320mm(1개) |
| 더 낮은 롤의 직경 | 300mm(1개) |
| 사이드 롤의 직경 | 260mm(2개) |
| 플레이트 수율 한계 | 245MPa |
| 최소 회전 직경 | 400mm(전체 부하 시) |
| 잔여 직선 모서리의 길이 | 판두께의 2배 |
| 판 압연 속도 | 약 4m/분 |
| 유압 시스템의 최대 압력 | 20MPa |
*위의 매개변수는 참고용이며 고객의 실제 요구 사항에 따라 수정할 수 있습니다.)
기계 특징:
- 완전 유압식 마이크로 제어식 4롤 플레이트 벤딩 머신.
- 플레이트 벤딩 및 코일링 기능 포함.
- 판 끝의 사전 굽힘 기능으로.
- 판 사전 굽힘 및 굽힘 작업을 완료하기 위한 1회 공급, 역전 필요 없음.
- 상부 롤과 하부 롤은 메인 드라이브 롤입니다.
- 주요 전송은 주로 구성됩니다유압 모터 및 유성 감속기 등모터 정역회전은 플레이트의 전진 및 후진 운동을 실현하고,플레이트 롤링에 토크를 제공합니다.
- 상단 롤 위치는 고정되어 있고 하단 롤은 위아래로 움직일 수 있습니다.
- 모든 작업 롤은 모두 신형 롤링 밀 롤링 베어링을 채택합니다.
- 모든 작업 롤은 42CrMo 단조 조각으로 제조됩니다.
- 작업은 NC 제어를 채택합니다.
- 상부 리프팅은 감지를 위해 변위 센서를 채택합니다.
- 디지털 디스플레이, PLC 제어.프로세스 매개변수를 시각적으로 입력, 편집, 수정 및 저장합니다.
- 상단 지원 및 측면 지원은 고객의 요구 사항에 따라 선택 사항입니다.
일반적인 크기의 기술적인 매개변수:
| 모델 번호. |
최고 굽힘 두께(mm) |
최고 사전 굽힘 두께 (mm) |
최대 판 폭 (mm) |
플레이트 수율 한계 (음파) |
전체 하중에서 최소 회전 직경 (mm) |
모터 파워 (kW) |
전체 치수 (mm) |
| HQW12-140x4000 | 140 | 120 | 4000 | 245 | 4000 | 160 | 10250x7350x6910 |
| HQW12-100x3200 | 100 | 90 | 3200 | 245 | 3000 | 130 | 8250x6110x5820 |
| HQW12-85x3200 | 85 | 70 | 3200 | 245 | 2500 | 90 | 6550x4775x4510 |
| HQW12-60x2500 | 60 | 50 | 2500 | 245 | 1500 | 42 | 7088x8692x3194 |
| HQW12-50x3000 | 50 | 38 | 3000 | 245 | 1300 | 45 | 9120x4905x3331 |
| HQW12-40x3000 | 40 | 30 | 3000 | 245 | 1200 | 26 | 7072x3258x2761 |
| HQW12-40x2500 | 40 | 30 | 2500 | 245 | 1200 | 26 | 6600x2940x2625 |
| HQW12-30x3000 | 30 | 20 | 3000 | 245 | 1000 | 22 | 7043x3245x2726 |
| HQW12-25x2500 | 25 | 20 | 2500 | 245 | 800 | 13 | 4890x2200x1840 |
| HQW12-20x2500 | 20 | 12 | 2500 | 245 | 800 | 13 | 5390x2220x1840 |
| HQW12-20x2000 | 20 | 12 | 2000년 | 245 | 800 | 7.5 | 4479x2288x1734 |
(*위의 매개변수는 참고용이며 고객의 실제 요구 사항에 따라 수정할 수 있습니다.)
