알루미늄 4m/최소한도 시트 구부리는 롤러 기계 지멘스 PLC 20MPa
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 상품명: | 플레이트 벤딩 머신 | 용법: | 알루미늄 벤딩 |
|---|---|---|---|
| 판 두께: | 최대 15mm | 판 폭: | 최대 2000mm |
| 작업 롤 수량: | 4개 | 작업 롤 재료: | 42CrMo 단조 |
| 기능: | 사전 벤딩, 벤딩 및 코일링 | 운영 시스템: | PLC와 터치스크린 |
| 강조하다: | 4m/최소 시트 벤딩 롤러 기계,PLC 시트 벤딩 롤러 기계,20MPa 플레이트 벤딩 롤링 머신 |
||

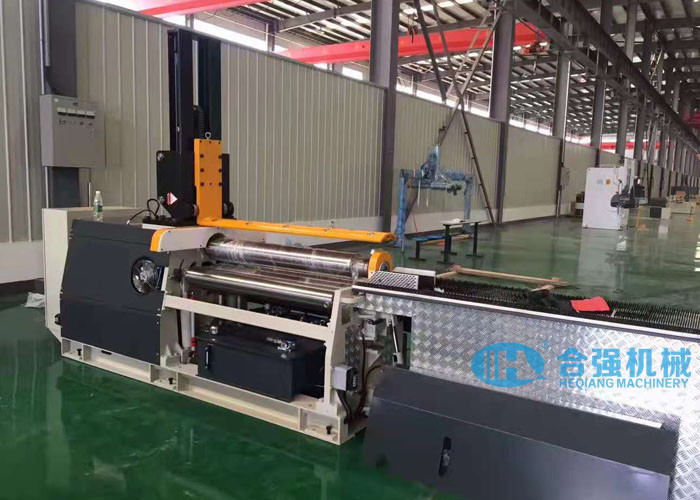

최고 지원 Siemens PLC를 가진 4-Rolls 알루미늄 판 구부리는 기계
기술적인 매개변수:
| 머신 유형 | 4-롤 플레이트 벤딩 머신 |
| 모델 번호. | HQW12-15x2000 |
| 작업 롤 수량 | 4개 |
| 최대 판 두께 | 15mm |
| 최대 판 사전 굽힘 두께 | 15mm |
| 최대 판 폭 | 2000mm |
| 상부 롤의 직경 | 220mm(1개) |
| 더 낮은 롤의 직경 | 200mm(1개) |
| 사이드 롤의 직경 | 160mm(2개) |
| 작업 롤의 재질 | 42CrMo 단조 조각 |
| 플레이트 수율 한계 | 245MPa |
| 롤링 직경 | 1600 ~ 4000mm |
| 잔여 직선 모서리의 길이 | 판두께의 1.5배 |
| 판 압연 속도 | 약 4m/분 |
| 유압 시스템의 최대 압력 | 20MPa |
| 작업 롤의 드라이브 모드 | 유압 모터 + 유성 기어 감속기 |
| 작업 롤 리프팅 | 유압 리프팅 |
*위의 매개변수는 참고용이며 고객의 실제 요구 사항에 따라 수정할 수 있습니다.)
기계 특징:
- 4 롤 플레이트 벤딩 롤링 머신은 사전 벤딩 및 라운딩 기능이 있습니다. 주로 섀시, 뒤집기 측면 프레임, 고정 측면 프레임, 4 개의 작업 롤, 구동 장치, 하부 및 측면 롤의 리프팅 장치, 전복 장치, 상부로 구성됩니다. 롤 밸런스 장치, 유압 시스템, 전기 제어 시스템, 탑 서포트 등
- 상부 및 하부 롤러는 구동 롤러입니다.유압 모터, 상부 및 하부 롤러와 맞물리는 유성 감속기를 통해 동력은 플레이트 벤딩에 토크를 제공합니다.
- 하단 롤러는 플레이트를 고정하기 위해 수직으로 이동할 수 있습니다.사이드 롤러는 하부 롤러의 양쪽에 제공됩니다.대각선 리프팅 운동을 위해 유압 실린더로 구동할 수 있습니다.
- 4개의 롤러 모두 구형 롤러 베어링을 채택합니다.이 기계의 장점은 판 끝단의 사전 변형을 완료하고 보조 장치의 도움 없이 한 번에 원통형 및 호 모양을 굴릴 수 있다는 것입니다.또한 작은 직선 모서리가 남아 있는 금속판에 특정 성형 및 평탄화 작업을 수행할 수 있습니다.
- 하부 및 측면 롤러의 리프팅은 유압 실린더에 의해 구동됩니다.무부하 상태에서는 빠르게 들어올리는 반면 부하 상태에서는 천천히 들어올립니다.
- 기계에는 철판이 미끄러지는 것을 방지하기 위한 조치가 제공됩니다.각 모터에는 순간 브레이크가 장착되어 있어 롤러가 굽힘 중에 정확하게 회전을 멈출 수 있고 플레이트 끝의 정확한 위치를 보장하며 플레이트가 기계에서 미끄러지는 것을 방지하고 나머지 직선 모서리를 최소화합니다.

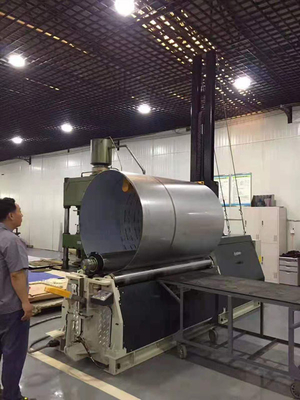

- 구부러진 원통형 모양을 지원하는 상단 지원.
- 지멘스 PLC NC 시스템
- 플레이트 벤딩 및 코일링 기능 포함.
