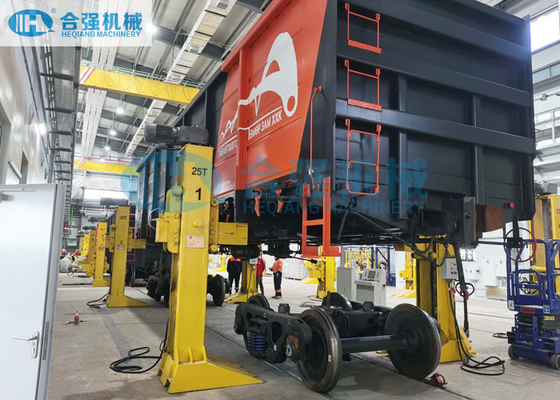

25톤 이동 철도 승강장 - 열차 승강장 4장 집합

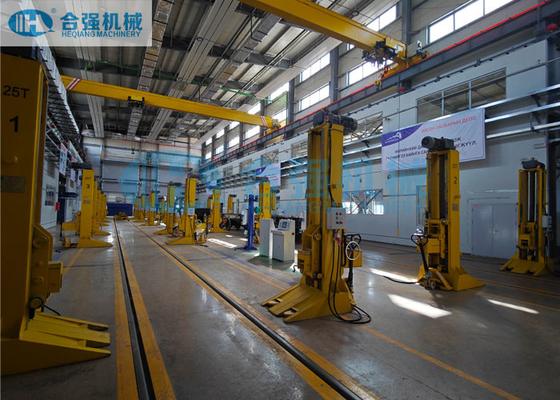

25톤 이동 철도 승강장 - 4개의 승강장 세트

철도 나사 승강장, 전기 승강장

기계 사양:

• 모바일 리프팅 잭은 유지보수 및 검사 목적으로 철도 차량을 적절한 높이로 들어 올리기 위해 사용됩니다.
• 한 세트는 4개의 전기 리프팅 잭과 1개의 제어 캐비닛으로 구성되어 있습니다.
• 제어 캐비닛은 4개의 잭의 동시 상승/하락과 개별 잭의 상승/하락을 제어할 수 있습니다.
• 모든 잭은 크레인에 의해 운송을 위해 상승 눈을 가지고 있으며, 이동성을 위해 바퀴가 있습니다.

기술 매개 변수:

• 잭당 승강기 용량: 25톤
• 세트당 들어올림 용량 (4개의 잭): 100톤
• 들어올림/하하 속도: 약 240 mm/s
• 로딩 인빌의 최소 높이: 750 mm
• 로딩 인빌의 최대 높이: 2500 mm
• 리프팅 스트록: 1750 mm
• 모터 전력: 5.5 kW
• 세트당 모터 전력 (4개의 잭): 22kW
• 동기화 작업의 정확도: 5mm 이상
• 동기화 허용 범위가 10mm 이상인 경우 모든 잭이 차단됩니다.
• 전원 공급:3단계 AC, 380V/50Hz 또는 필요에 따라
• 제어 회로 전압: 24V DC

기계 특징:

• 전기 리프팅 기둥은 주로 잭 프레임, 리프팅 걷기 트롤리, 리프팅 장치, 제어 시스템 및 안전 시스템 등으로 구성됩니다.
• 리프팅 잭은 전체적으로 잘 작동하고, 무거운 용량 설계입니다.
• 리프팅 잭은 작업 견과류의 제한 스위치와 함께 제공됩니다. 작업 견과류가 설정된 위치에 착용되면,오류 메시지가 화면에 표시되고 자동으로 전기를 차단합니다..
• 리프팅 잭은 안전 보호 견과류를 갖추고 있습니다. 작업 견과류가 심각하게 착용되고 작업 견과류 제한 스위치 또는 전기 시스템이 동시에 실패하면,안전 견과류는 자동차 몸체의 무게를 견딜 수 있습니다..
• 리프팅 스핀드는 s입니다엘프 로킹 스레드 스크루리프팅 스핀드의 동기화는 모터 배선 회로에 의해 모니터링되고 수정되며 측정 장치에 의해 제어됩니다.
• 리프팅 잭의 작동은 안전성을 보장하기 위해 잭 몸체와 연결되어 있습니다.
• 모든 버튼과 전기적 인 연결은 상대적 움직임이 잘못된 동작을 방지하기 위해 있습니다.
• 제어 캐비닛에는 고장 표시 장치가 있습니다. 고장이 발생할 경우 패널의 윙윙 소리가 들리고 램프는 깜박여야합니다.
• 스핀드 단위는 이동 제한 스위치를 장착하여, 어떤 리프팅 요소의 과도한 상승/하하를 방지합니다.
• 모든 컨트롤 스테이션에는 비상 정지 버튼이 있습니다.
• 전력 고장 또는 부품 고장의 경우, 모든 움직이는 리프팅 잭은 멈추고 잠금됩니다.
