3500kN 이동하는 차륜 프레스 기계

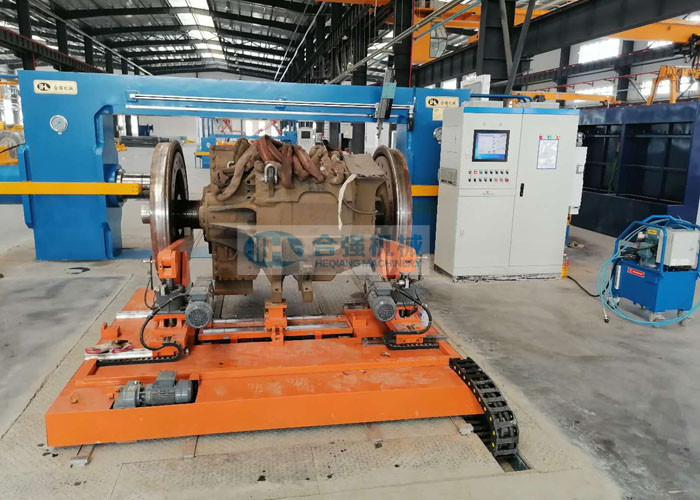

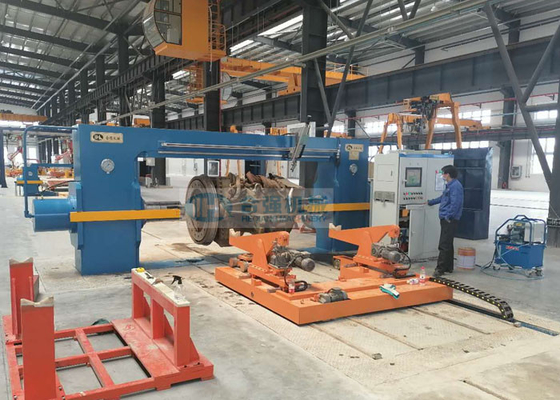

이중 실린더가 있는 3500kN 자동 기관차 휠셋 마운트 프레스

당사의 완전 자동 이중 실린더 휠셋 프레스는 오늘날 시장에서 사용할 수 있는 가장 진보된 휠 프레스 기계입니다.200~500톤 범위의 용량으로 제공됩니다.이 기계는 첨단 서보 시스템과 일련의 아날로그 레이저 측정 장치를 사용하여 각 휠 세트 구성 요소를 높은 위치에 배치하는 당사의 최첨단 측정 시스템과 함께 기계의 각 측면에 정밀하게 배치된 실린더를 갖추고 있습니다. 정도.모든 툴링은 전문화되어 있으며 다양한 휠 세트 구성 요소 및 구성을 안전하게 수용할 수 있도록 쉽게 교체됩니다.장착 프로세스가 완료된 후 휠 백투백, 축 방향 흔들림 및 반경 방향 흔들림 측정을 수행하기 위해 기계와 함께 회전 장치를 선택적으로 제공할 수 있습니다.

적용 범위:

이 자동 휠셋 마운트 프레스 기계는 주로 전기 휠 디스크 및 차축의 장착 작업에 사용됩니다.기관차 바퀴 세트.필요한 형식으로 프레싱 곡선(압력 대 변위, 압력 대 시간)을 생성, 기록, 저장 및 인쇄할 수 있습니다.휠 프레스 기계를 작동하는 데 한 명의 작업자만 필요합니다.

기술적인 매개변수:

(*위의 매개변수는 참고용이며 고객의 요구 사항에 따라 수정할 수 있습니다.)

기계 기능:

• 전체 프레스 작업에는 한 명의 작업자만 필요합니다.
• 중앙 구멍 위치 지정을 위해 2개의 램 실린더 양쪽 끝에 있는 특허 받은 특수 센터링 장치.센터는 휠셋 포지셔닝을 위해 액슬 양쪽 끝의 센터 구멍에 삽입할 수 있습니다.전체 작업 과정에서 차축 중심선이 두 개의 램 실린더 중심선과 완전히 동심으로 되어 차축 중심 구멍이 손상되지 않고 차축이 뒤집히는 것을 방지하면서 램 끝면이 차축 끝면과 완전히 일치하도록 할 수 있습니다.
• 양단 실린더 프레스, 양쪽 바퀴의 장착을 진행하기 위해 액슬의 반전 없이 한 번의 위치 지정만 필요합니다.
• 고유한 발명 특허를 받은 휠 장착용 원통형 램으로 높은 프레싱 정확도를 제공합니다.휠 장착에는 높은 정확도와 높은 가압력이 필요합니다.바퀴를 막는 부분에 완전히 대칭적인 힘이 가해지도록 하기 위해 측면 개방 배플이 아닌 바퀴 장착용 원통형 램을 채택했습니다.
• 고강도, 우수한 강성 및 변형이 적은 전체 갠트리 프레임 구조.

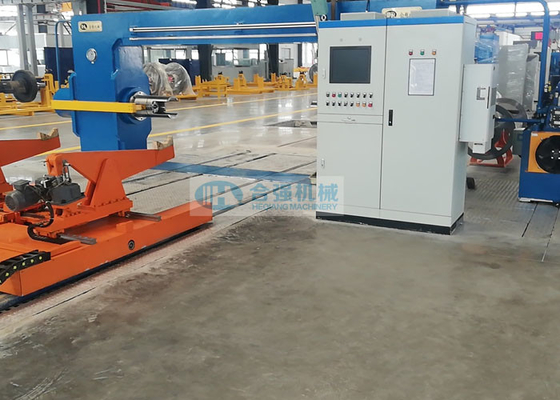

• 휠셋용 전기 지원 트롤리 기계에서 사전 조립 및 로딩/언로딩.장착/분리 작업 중에 기계에서 빠져 나옵니다..
• 기어박스 지원이 제공됩니다. 전체 장착 과정에서 기어박스를 지지합니다.
• 장착 곡선, 반경 방향 및 축 방향 런아웃 및 장착된 각 구성 요소의 배압 테스트를 자동으로 기록합니다.
• 작업 제어를 위한 Siemens S7 PLC 및 Advantech 산업용 컴퓨터.
• 기계는 전체 프로세스를 추적 및 제어하고 프레스 상태를 감지할 수 있습니다.휠셋, 산업용 컴퓨터를 통해 분석 및 처리합니다.압력 대 변위 곡선 및 기타 결과를 화면과 프린터로 내보낼 수 있습니다.
• 기계는 안전하고 신뢰할 수 있는 작동을 보장하기 위해 음향 조명 경보로 설계되었습니다.
• 오일링 프레싱을 위해 고압 오일 주입 펌프가 제공됩니다.

협력 연락처:

휠 프레스에 관심이 있거나 도움이 필요한 경우 이메일이나 Whatsapp, Wechat, Skype로 언제든지 저에게 연락하십시오.처음으로 피드백을 드리겠습니다.
