135Nm 토크 경편궤도 자동 볼트 긴축 기계

135Nm 토크, 경편궤도 워크샵 장비와 선로 바퀴 브레이크 디스크 볼트 자동 팽팽히 조이는 기계


응용 범위 :
이 휠 브레이크 디스크 볼트 긴축 기계는 주로 철도 기관차 휠과 브레이크 디스크를 위한 접속 보울트의 조임 동작을 위해 사용됩니다. 제어 시스템은 운영과 기록을 캔으로 만들 실시간 모니터링하고 팽팽히 조이는 데이터 (토크와 각)와 팽팽히 조이는 곡선을 구하고 수출합니다.


기술적인 매개 변수 :

(*The 세부 매개 변수는 고객의 현실적 요구에 따라서 조정될 수 있습니다.)

주요 특징 :

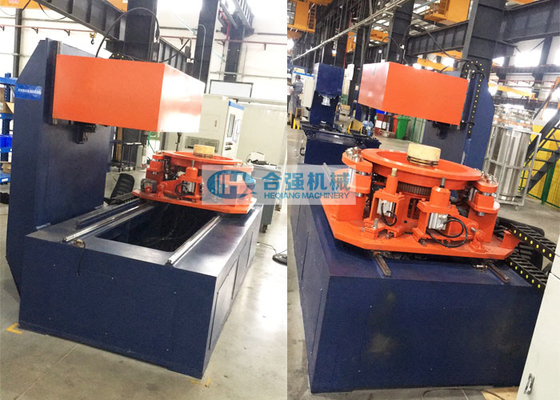

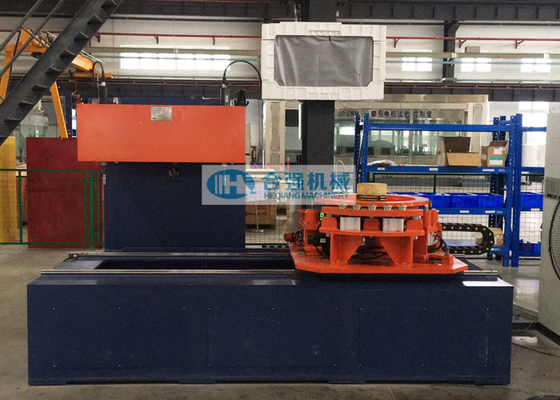

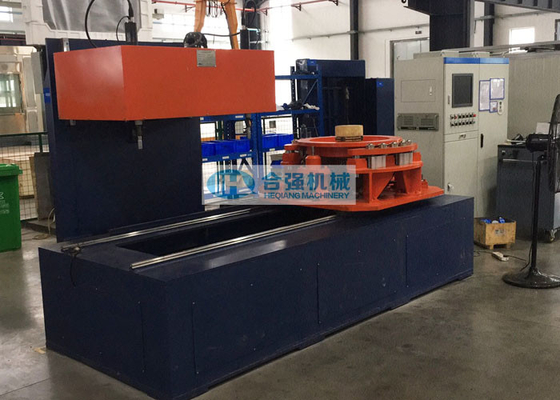

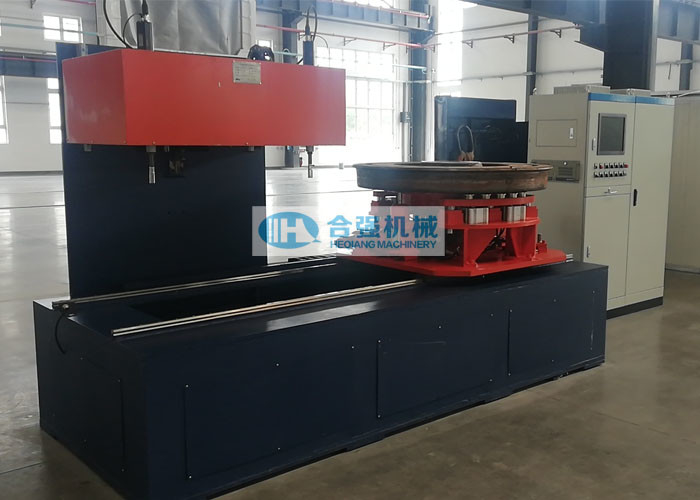

• 팽팽히 조이는 기계는 주로 기계 본체, 두배 팽팽히 조이는 손잡이, 회전식 위치 조절대, 스크루 클램핑 장치, 초기 포지션 장치와 에크골트리얼 제어 시스템 등으로 구성됩니다.
• 결착 공정 : 처음으로 회전식 위치 조절대 위에 예비 조립식 바퀴 브레이크 디스크를 높이시오 그러면 회전식 위치 조절대는 자동적으로 배치하고 바퀴 구멍을 확대하고 고칠 후, 초기 포지션 장치의 플러그가 브레이크 디스크 표면에 반대할 것이고, 브레이크 디스크가 회전식 위치 조절대로 천천히 회전할 것이고, 초기 위치 결정 장치의 플러그가 군 하에 볼트 구멍에 삽입될 것이며, 현재, 회전 테이블이 회전하여서 멈추고 바퀴 브레이크 디스크가 초기 포지션을 완료합니다. 그런 다음, 더 낮은 테이블과 함께 위치 조절대는 팽팽히 조이는 샤프트의 바닥에 회전하고 체결 장치부가 시작되기 전에 플랫폼에서 양쪽 위의 볼트가 고정됩니다, 볼트 구멍에서 볼트가 처음으로 인접될 것입니다. 체결 장치부가 재킹된 후, 팽팽히 조이는 샤프트 장치는 아래로 옮겨가고, 스크루 볼트를 강화하기 시작합니다. 한 쌍의 볼트가 비틀어진 후, 회전 테이블은 모든 볼트가 강화될 때까지 미리 프로그램된 시퀀스에 따라 볼트의 다음 쌍의 긴축을 위해 가기 위해 회전합니다. 볼트가 강화된 후, 로타티 테이블은 원 포지션에게 돌아오고 조여진 휠 브레이크 디스크가 휠 브레이크 디스크 볼트의 죔 작업을 완료하기 위해 밖에 높입니다.
• 자동 긴축 : 제조 공정에 있는 제품 정보가 입력된 후, 제어 시스템은 실제 제조 공정에 있는 제품이 있는지 관련된 긴축 프로그램과 판사 바깥쪽에 불린 자동장치가 위스트에게 피호출 프로그램에 어울리는 것을 찾아주었다는 것을 원합니다.
• 조임 동작 동안, 제어 시스템은 운영과 기록을 캔으로 만들 실시간 모니터링하고 팽팽히 조이는 데이터 (토크와 각)와 팽팽히 조이는 곡선을 구하고 수출합니다.
• 팽팽히 조이는 샤프트는 포워드와 반대 회전 기능을 가지고 있습니다. 회전 방향은 팽팽히 조이는 로그램을 편집함으로써 바뀔 수 있습니다.
• 제어 시스템은 긴축이 자격을 얻고, 팽팽히 조이는 실패의 경우에 경보를 줄 것인지 자동적으로 판단할 수 있습니다.
• 오직 한 운영자만을 전체 긴축 수술을 완료하도록 요구했습니다.
• 작전을 제어하고 모니터링하기 위한 지멘스 PLC와 어드밴텍 산업용 컴퓨터.


기술적 서류 :
다음과 같은 기술적 서류는 영어에서 하드 카피와 소프트 카피에서 배달이 (배달 전에 E-카피를 구매자에게 제공할) 때 휠 기어장치 프레스기와 함께 공급될 것입니다 :

• 작동과 유지 조작 매뉴얼 ;
• 일반배치도 그림, 전기 회로도 ;
• 기초 도면 ;
• 부품 목록, 특수 도구 목록 ;
• 제품 인증서 / 공장 검수증, 기타 등등
