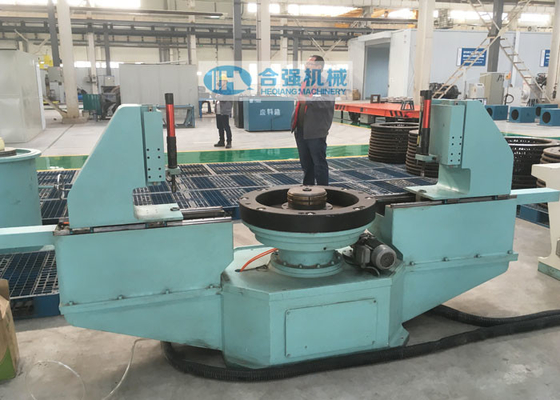

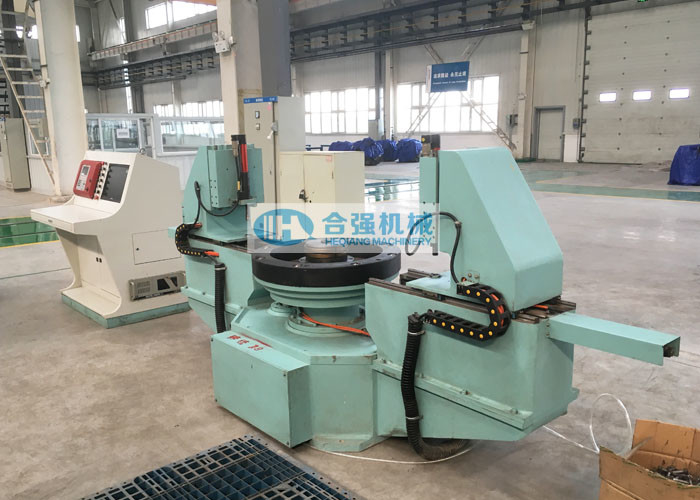

차륜브레이크 디스크 볼트 조립체 기계

이동하는 브레이크 디스크 집회를 위한 경편궤도 워크샵 장비

응용 범위 :
이 휠 브레이크 디스크 볼트 조립체 기계는 주로 철도 기관차 휠과 브레이크 디스크를 위한 접속 보울트의 자동 조립 작업을 위해 사용됩니다. 제어 시스템은 운영과 기록을 캔으로 만들 실시간 모니터링하고 조립 데이터를 구하고 수출합니다.

기술적인 매개 변수 :

(*The 세부 매개 변수는 고객의 현실적 요구에 따라서 조정될 수 있습니다.)

주요 특징 :

• 기계는 주로 기계 본체, 전자의 왜곡, 회전 테이블, 구동 시스템, 센터링과 잠금장치, 초기 포지션 장치, 위치결정 메커니즘, 에크골트리얼 제어 시스템과 등으로 구성됩니다.
• 조립 과정 : 처음으로 회전 테이블 위에 브레이크 디스크와 예비 조립식 바퀴를 높이시오 그러면 회전 테이블은 자동적으로 배치하고 바퀴 구멍을 확대하고 고칠 후, 초기 위치 결정 장치의 플러그가 브레이크 디스크 표면에 반대할 것이고, 브레이크 디스크가 회전 테이블로 천천히 회전할 것이고, 초기 위치 결정 장치의 플러그가 힘 하에 볼트 구멍에 삽입될 것이며, 현재, 회전 테이블이 회전하여서 멈추고 바퀴 브레이크 디스크가 초기 포지션을 완료합니다. 그런 다음, 더 낮은 테이블과 함께 회전 테이블은 전기 렌치의 바닥에 회전하고 전기 렌치가 시작되기 전에 플랫폼에서 양쪽 위의 볼트가 고정됩니다, 볼트 구멍에서 볼트가 처음으로 인접될 것입니다. 전기 렌치가 재킹된 후, 전기 렌치는 아래로 옮겨가고, 스크루 볼트를 모으기 시작합니다. 한 쌍의 볼트가 모여진 후, 회전 테이블은 모든 볼트가 모여질 때까지 미리 프로그램된 시퀀스에 따라 볼트의 다음 쌍의 의회에 대해 가기 위해 회전합니다. 볼트가 모여진 후, 로타티 테이블은 원 포지션에게 돌아오고 모이는 휠 브레이크 디스크가 휠과 브레이크 디스크의 조립 작업을 완료하기 위해 밖에 높입니다.
• 기계는 자동적으로 휠을 배치할 수 있습니다, 어떤 필요도 기계에 적합하기 위해 손으로 휠을 회전시키지 않습니다.
• 기계는 자동 위치설정과 클램핑의 기능을 가지고 있습니다. 자동적으로 모든 볼트의 집회를 완료하기 위해 한번 로딩되기.
• 오직 한 운영자만을 전체 조립 작업을 완료하도록 요구했습니다.

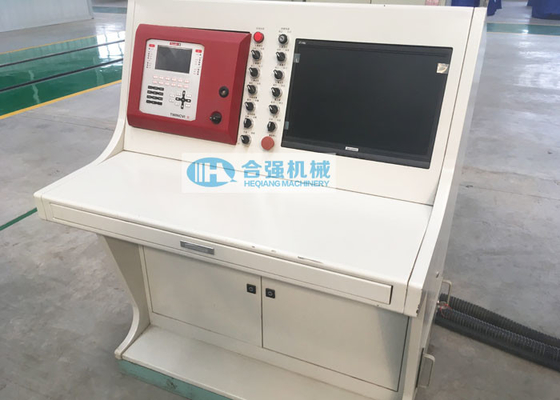

• 작전을 제어하고 모니터링하기 위한 지멘스 PLC와 어드밴텍 산업용 컴퓨터.
• 장비와 기구의 금속 분은 기계가공 표면과 전기 도금하는 표면을 제외하고 녹슬지 않고 색칠합니다.

기술적 서류 :
다음과 같은 기술적 서류는 영어에서 하드 카피와 소프트 카피에서 배달이 (배달 전에 E-카피를 구매자에게 제공할) 때 기계와 함께 공급될 것입니다 :

• 작동과 유지 조작 매뉴얼 ;
• 일반배치도 그림, 전기 회로도 ;
• 기초 도면 ;
• 부품 목록, 특수 도구 목록 ;
• 제품 인증서 / 공장 검수증, 기타 등등
